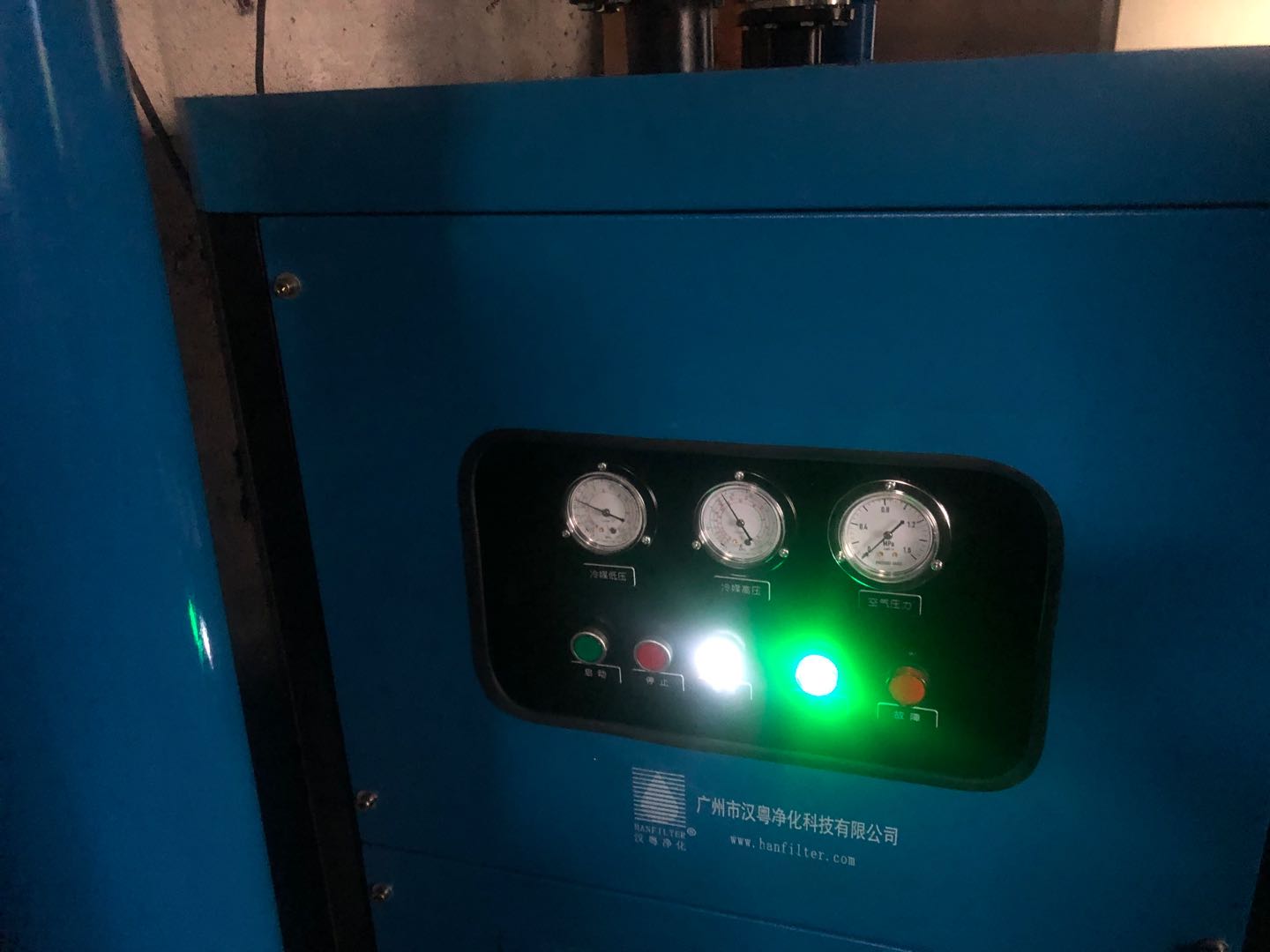

微熱吸干機控制箱（一）
技術條件
1.1、功能概述：
HY28E3型控制柜是為四閥微熱再生干燥器而設計的。除具有可編程的時間控制外還可以進行溫度設置，溫度控制采用位式控制，可配接適當?shù)慕涣鹘佑|器及保護電路，就可拖動各種類型和不同功率的電加熱器。
● 運行參數可設置；
● 運行時間、加熱溫度、閥門狀態等全面運行信息顯示；
● A、B輪流啟動運行；
● 具有超溫保護、斷電自保護功能（以防突然斷電）；
● 具有遠程或者連鎖控制和運行、故障輸出功能，可連接DCS系統；
● 采用開關電源模塊，允許寬電壓輸入；
● 具備單組或雙組電加熱器控制功能；
● 可設置進氣閥的屬性,停機時有延時關機功能,以確保壓力平衡；
● 當加熱系統故障時，允許切換至無熱運行；
● 輸出為無源干接點，可控制交流或直流電磁閥工作；
● 具有Modbus RTU通訊功能；
● 一鍵加載常用時間功能（一個小時周期或一個半小時周期）；
● 獨特的流程顯示畫面，造型美觀、操作方便。
1.2、技術指標
1、周期預置范圍：300分鐘連續可調；
2、溫度傳感器: Pt100，用于加熱器和再生氣測量；
3、溫度測量范圍：-50～300℃，精度1℃；
4、制板電壓輸入：交流電壓220V (允許寬的波動范圍：100～240V)；
5、控制板功耗： ≤10W；
6、控制輸入：2點（壓力開關；遠方起停）；
7、控制輸出：8點（4個電磁閥輸出、1個就地遠程輸出；1個加熱器控制；1個運行信號；1個故障信號），常、開接點，AC 220V／5A，DC 24V/3A；
8、工作環境：溫度0～65℃；濕度不大于85％，振動不大0.5g；
9、加熱溫度設定范圍：0～250℃。
1.3、控制柜型號及規格
1.3.1、型號
HY28E3（P）—（供電電壓）—（加熱功率）—（閥門電壓）
① ② ③ ④ ⑤
說明：① 微加熱再生控制柜型號（帶遠程選擇控制四閥結構）。
② Plus為加強型，針對極端惡略的電磁干擾環境增加了特殊的濾波電路
（缺省此項表示適用于一般工況標準產品）。
③ 供電電壓：柜體分為AC380V和AC220V（針對加熱器），控制板為
AC220V，如果其他請另行注明。
④ 加熱器功率：一般為10KW單組加熱 、特殊可以包含20KW單組加熱。
⑤ 電磁閥電壓：分AC220V和DC24V（缺省為AC220V）。
例：規格為：HY28E3—AC380V —10KW。
釋義為：微加熱控制，供電為交流380V，加熱功率10KW分單組控制 ，并默認電磁閥電壓為交流220V控制.
1.3.2、柜體尺寸
20KW以下柜體大小為400mm（高）×300mm（寬）×200mm（厚）；
如有變化隨時通知。
1.3.3、執行標準
本設備的硬件設計完全滿足JB/T10532-2005《一般用吸附式壓縮空氣干燥器》及JB/T11177-2011《吸附式干燥器控制器（柜）》的要求，對于極端惡略的工況環境應在訂貨前注明，并選擇我公司的PLUS產品
